PEM-120td 型梯度磁場電磁鐵

1 概述

1.1 PEM-120td 梯度磁場電磁鐵磁場發生器采用四柱立式結構、勵磁線包水箱水冷，單極上下調節工作氣隙大小，具有視野開闊、外形美觀、結構可靠、磁場梯度高、磁場強度大小調節方便的特點

1.2 梯度磁場工作氣隙調節輕便靈活，下部極面固定、上部極面可調，絲桿軸承調節工作氣隙，調節輕便，極面直徑為 120 mm，工作氣隙最大為 150mm。

1.3 PEM-120d 梯度電磁場的主要特點是單極電磁鐵，產生梯度磁場，可滿足特殊空間狀況的試驗要求。

2、主要技術參數

2.1 極 面直徑：120 mm

2.2 工作氣隙：50～150mm 連續可調

2.3 磁場強度：H ≥ 140mT（氣隙 150mm 、下磁極表磁）

2.4 剩 磁：H ≤10mT （氣隙 50mm 時）

2.5 工作電流：0～10A （DC 直流）

2.6 線包絕緣：＞10MΩ

2.7 冷卻方式：水箱水冷。

2.10外形尺寸：500 mm（L）×400mm（W）×660mm（H）

2.11 重   量： 300kg

2.12移動支架： 高度600mm

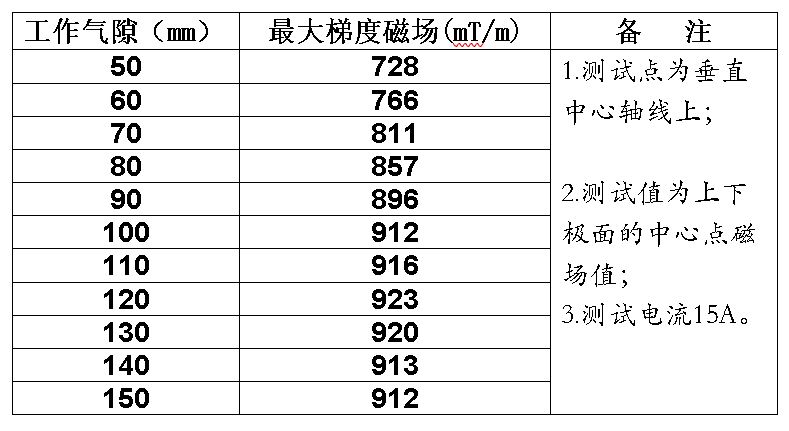

3.0 梯度磁場表
